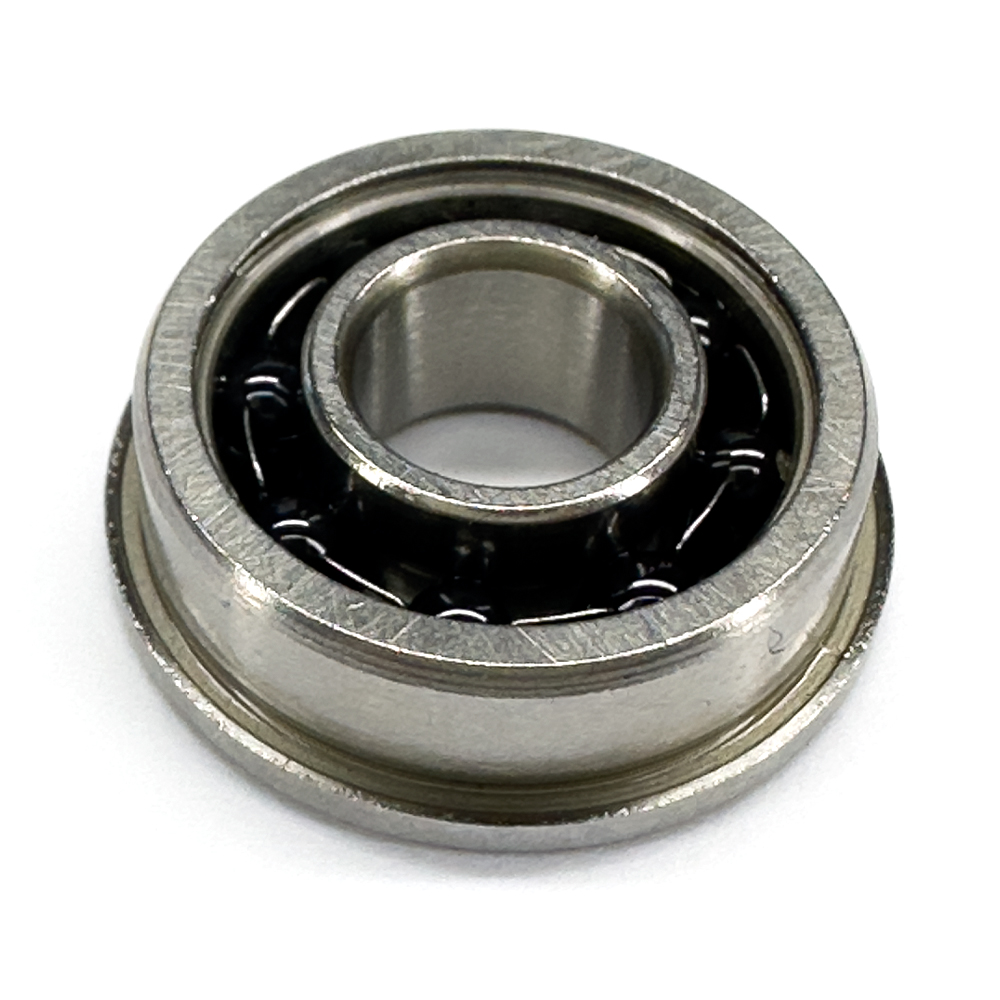

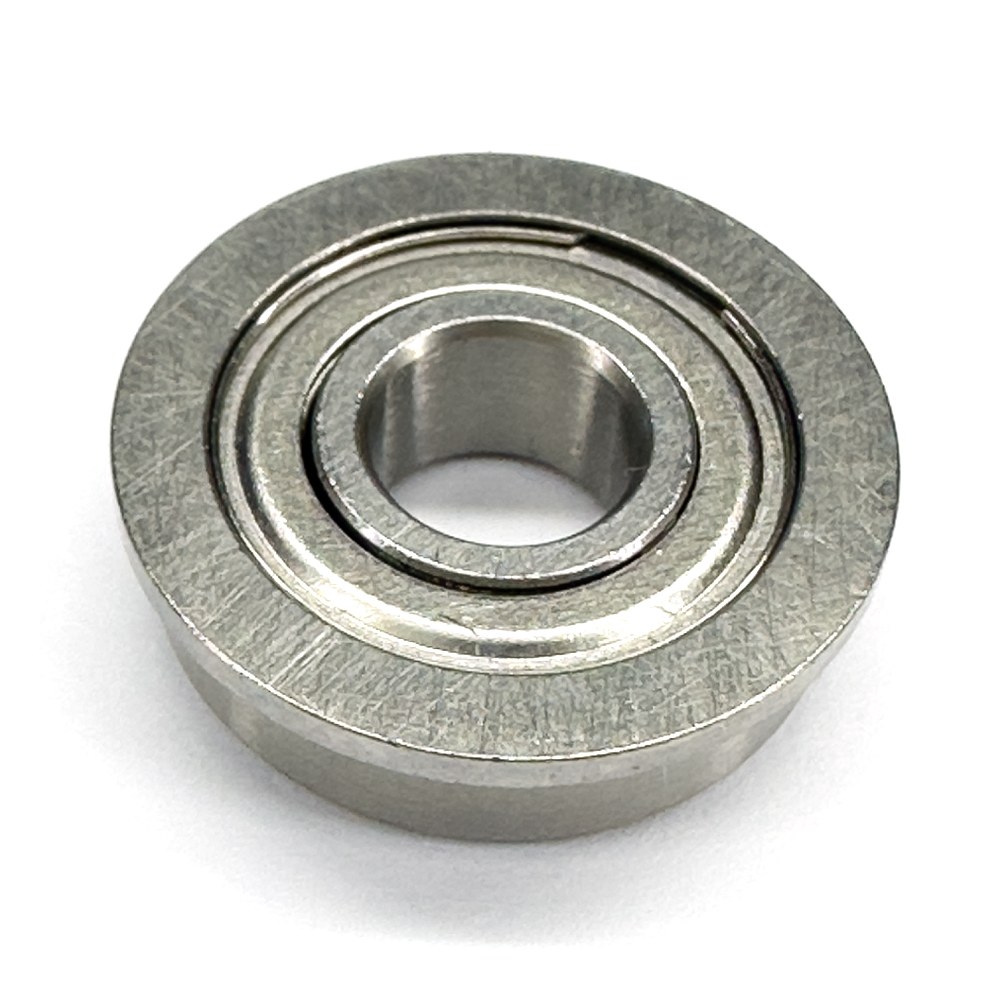

Roulement à billes à bride-Série métrique de bride

Envoyez l'enquête

Caractéristiques de conception de ce roulement à flasque métrique:

Le roulement à bride est conçu pour gérer efficacement les charges radiales, fournir un alignement précis et faciliter le montage facile dans les applications où le positionnement axial est essentiel. Sa conception robuste de construction et de bride peut offrir l'exécution fiable et la durée de vie prolongée.

Quels avantages ce roulement à bride peut-il fournir?

Positionnement axial précis: Les aides intégrées de bride en fixant le roulement axialement, assurant l'alignement optimal.

Installation simplifiée: La bride permet un montage et un démontage plus faciles des roulements, réduisant ainsi le temps d'entretien.

Durabilité améliorée: Ce roulement a généralement une construction robuste pour une durée de vie prolongée, même dans les applications exigeantes.

Friction réduite: Leurs aides de conception en abaissant le frottement, favorisant l'efficacité énergétique.

À quoi peut être utilisé ce roulement à bride?

Ce roulement à flasque convient à une large gamme d'applications en raison de leur conception et de leurs capacités de manutention de charge, notamment:

Automobile: utilisé dans les assemblages comme les transmissions, les mécanismes de direction et les moyeux de roue

Machinerie industrielle: tels que les systèmes de convoyeur, les moteurs électriques et divers systèmes de manutention mécanique

Appareils ménagers: tels que machines à laver, climatiseurs et réfrigérateurs

Aérospatiale: utilisé dans les systèmes de contrôle des aéronefs et l'équipement satellite

Électronique: comme les disques durs et les lecteurs de DVD

Robotique: utilisé dans les bras robotiques et les machines automatisées

Inquiry	Type	Alésage	Extérieur	Largeur	Largeur	Rayon	Bride	Bride	Bride	Capacité de charge (N)		Vitesse max
		Diamètre	Diamètre	B	B1	rs(min)	Diamètre	Largeur	Largeur	Dynamique	Statique	Graisse	Huile
		D (mm)	D(mm)	mm	mm	mm	Df	Bf	Bf1	(millimètre)	Corps	*1000 tours par minute	*1000 tours par minute
	F602X	2.50	8	2.80	4	0.15	9.50	0.70	0.90	552	177	60	71
	F692X	2.50	7	2.50	3.50	0.15	8.50	0.70	0.90	386	129	63	75
	F682X	2.50	6	1.80	2.60	0.08	7.10	0.50	0.80	209	74	71	80
	F602	2	7	2.80	3.50	0.15	8.50	0.70	0.90	386	129	60	71
	MF62	2	6	2.50	2.60	0.15	7.20	0.60	0.60	330	99	75	90
	F692	2	6	2.30	3	0.15	7.50	0.60	0.80	330	99	75	90
	MF52	2	5	2	2.50	0.10	6.20	0.60	0.60	169	50	85	100
	F682	2	5	1.50	2.30	0.08	6.10	0.50	0.60	169	50	85	100
	F681X	1.50	4	1.20	2	0.05	5	0.40	0.60	112	33	100	120
	F6903	17	30	7	7	0.30	32.50	1.50	1.50	4588	2565	23	38
	F6902	15	28	7	7	0.30	30.50	1.50	1.50	4321	2259	26	30
	F6901	12	24	6	6	0.30	26.50	1.50	1.50	2886	1466	31	36
	F6802	15	24	5	5	0.30	26	1.10	1.10	2073	1253	28	33
	MF63	3	6	2	2.50	0.10	7.20	0.60	0.60	209	74	71	80
	F683	3	7	2	3	0.10	8.10	0.50	0.80	311	112	63	75
	MF83	3	8	2.50	3	0.15	9.20	0.60	0.30	395	141	60	67
	F693	3	8	3	4	0.15	9.50	0.70	0.90	558	180	60	67
	MF93	3	9	2.50	4	0.20	10.20	0.60	0.80	571	189	56	67
	F623	3	10	4	4	0.15	11.50	1	1	631	219	50	60
	MF74	4	7	2	2.50	0.10	8.20	0.60	0.60	311	115	60	67
	MF84	4	8	2	3	0.15	9.20	0.60	0.60	395	141	56	67
	684	4	9	2.50	4	0.10	10.30	0.60	1	641	227	53	63

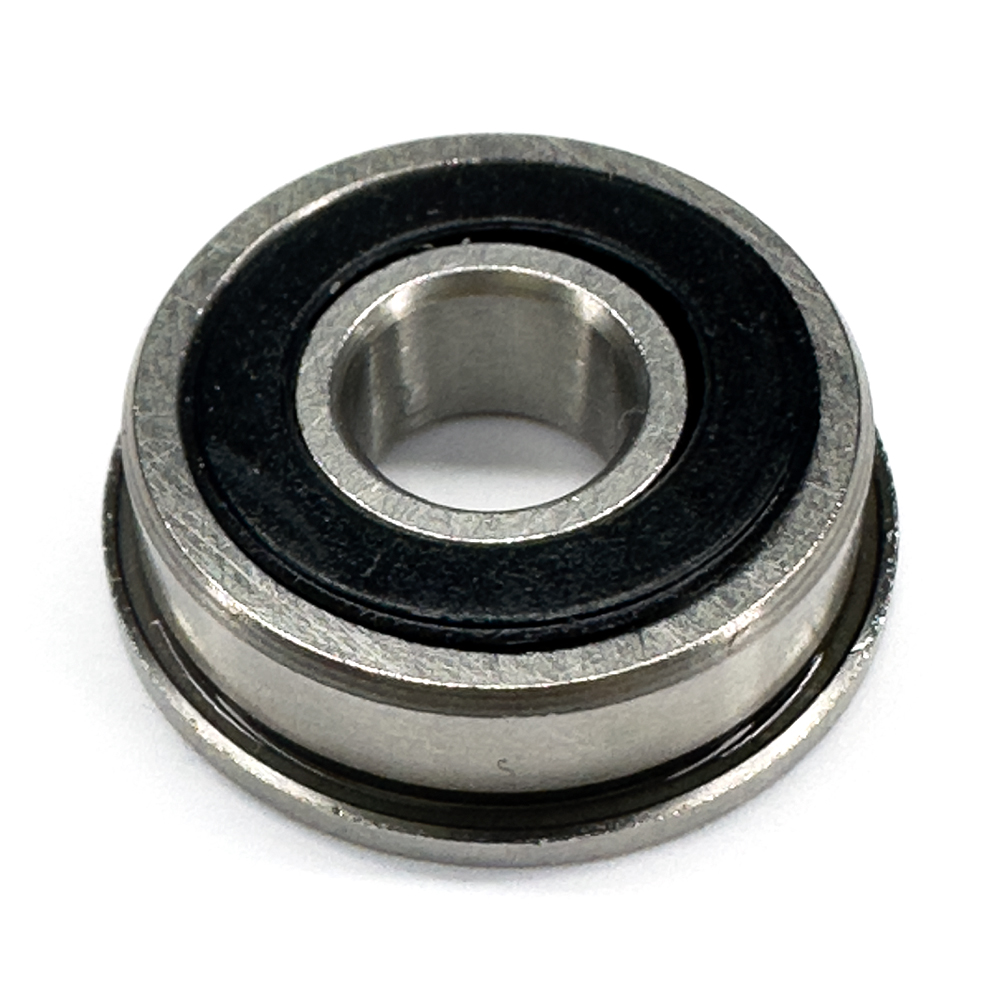

	MF104	4	10	3	4	0.20	11.20	0.60	0.80	711	272	48	56
	F694	4	11	4	4	0.15	12.50	1	1	957	350	48	56
	F604	4	12	4	4	0.20	13.50	1	1	957	350	48	56
	F624	4	13	5	5	0.30	15	1	1	1301	488	40	48
	F634	4	16	5	5	0.30	18	1	1	1340	523	36	43
	MF85	5	8	2	2.50	0.10	9.20	0.60	0.60	308	120	53	63
	MF95	5	9	2.50	3	0.15	10.20	0.60	0.60	431	169	50	60
	MF105	5	10	3	4	0.15	11.20	0.60	0.80	431	169	50	60
